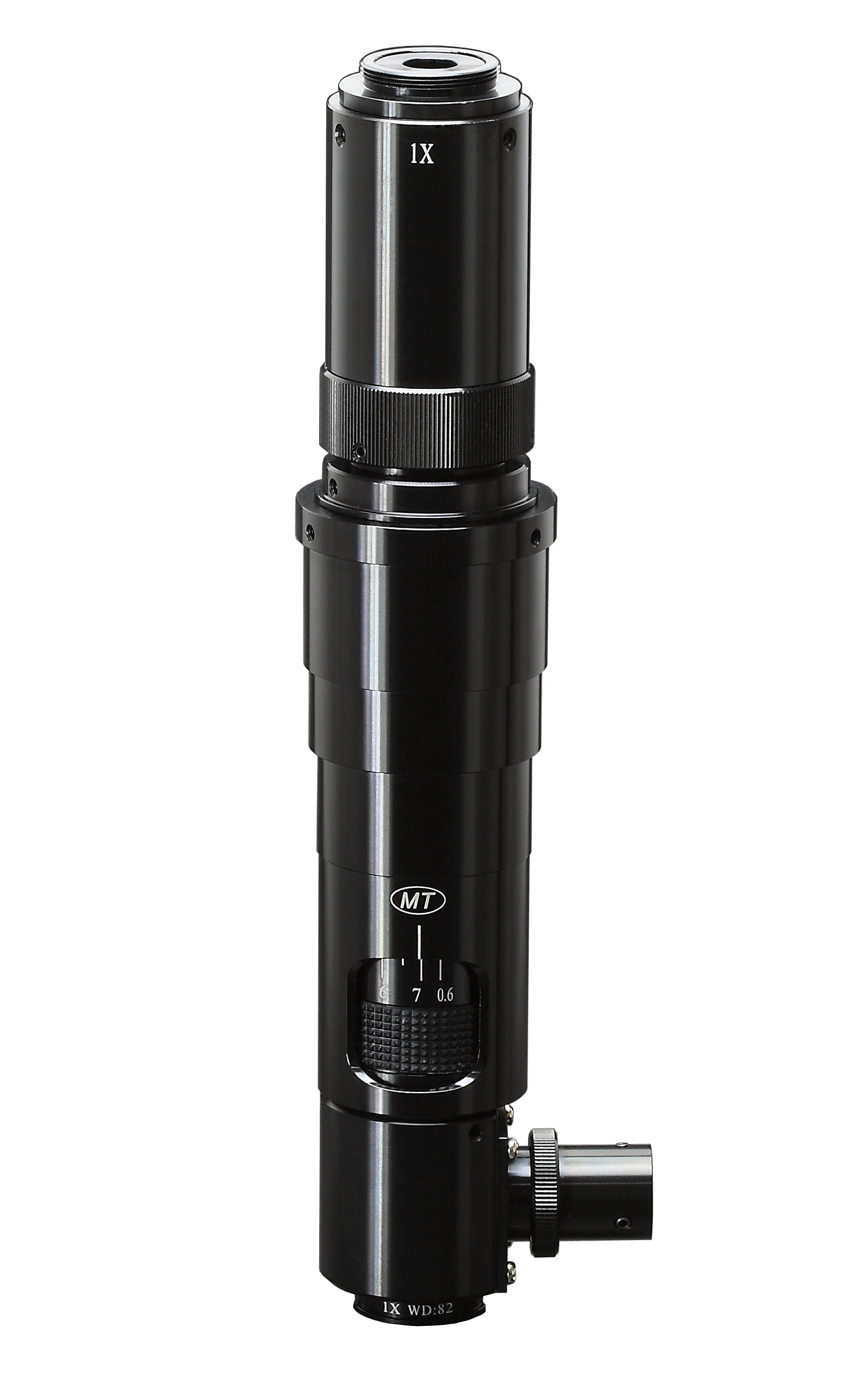

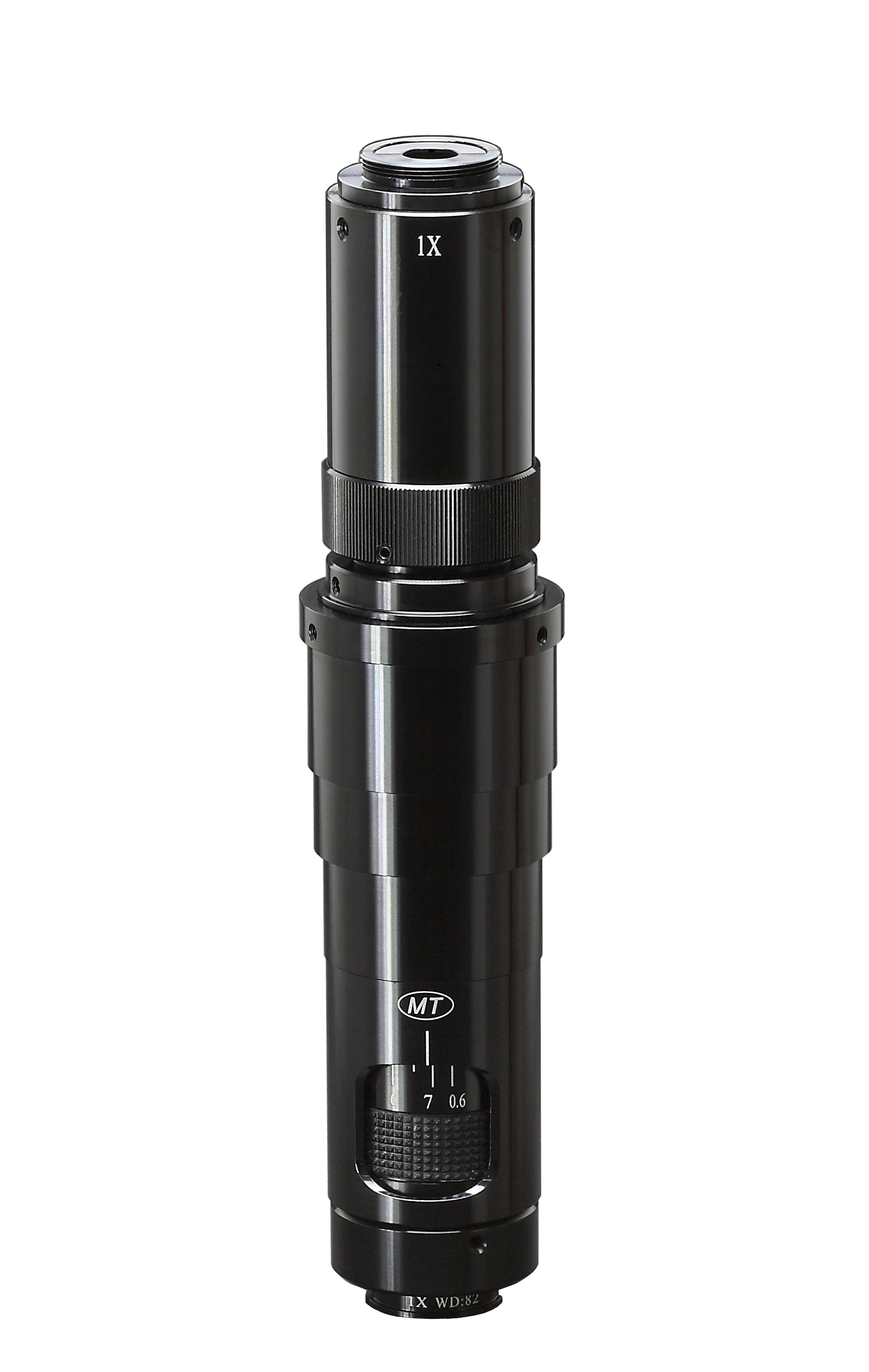

● 具有較大的變倍比12:1,采用無限遠光學系統設計
● 可選多種倍率CCD接頭和多種倍率物鏡,同軸照明、環形燈照明

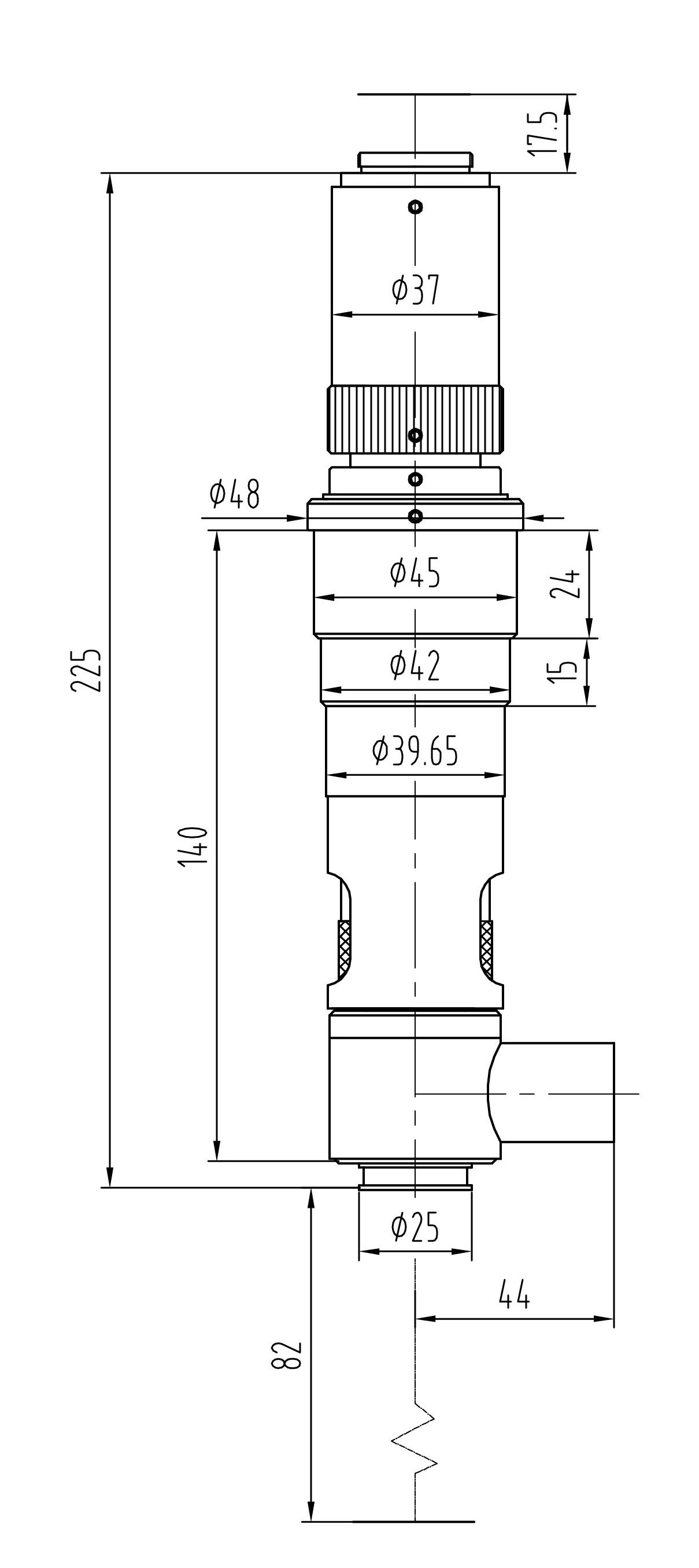

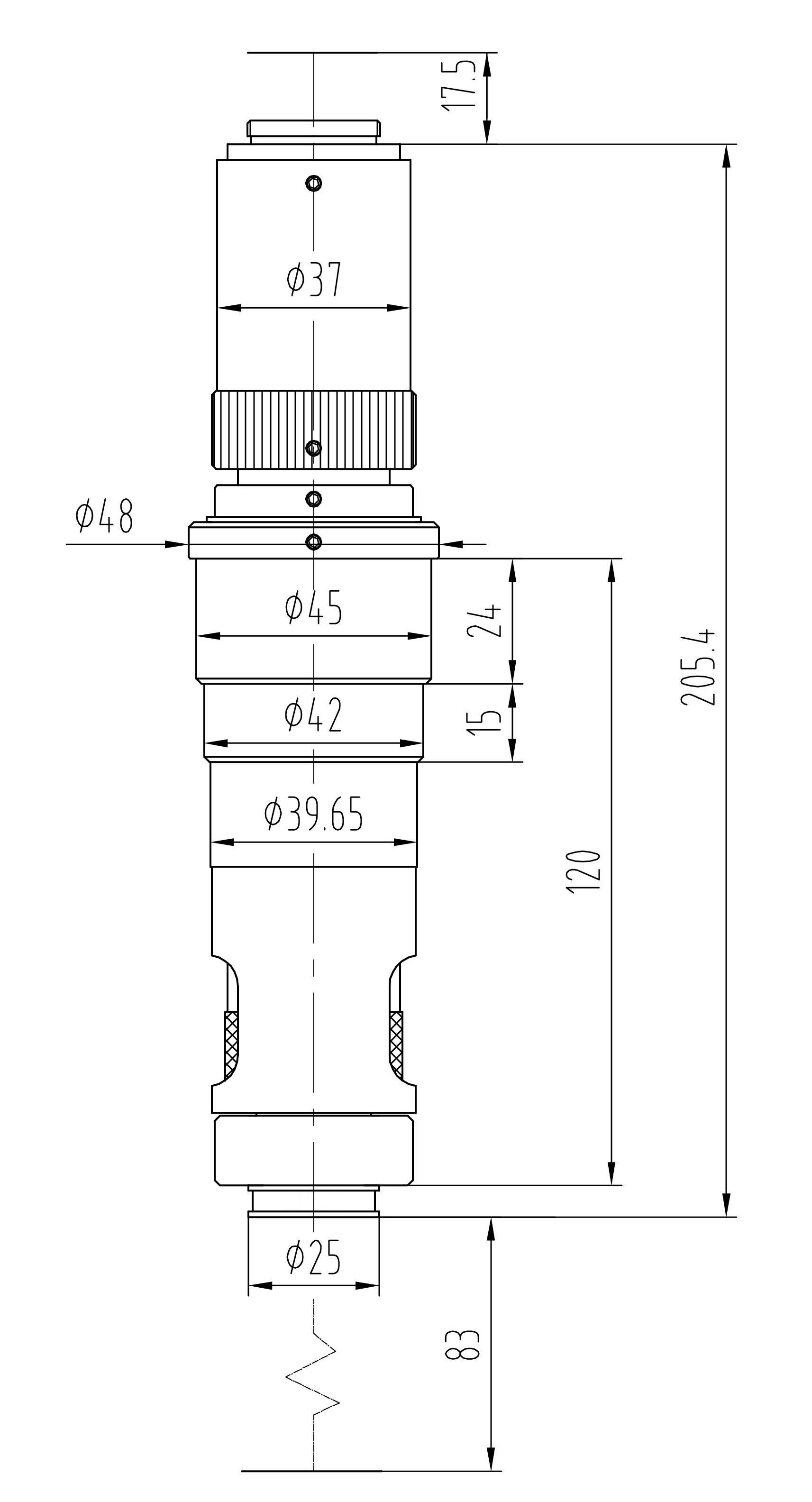

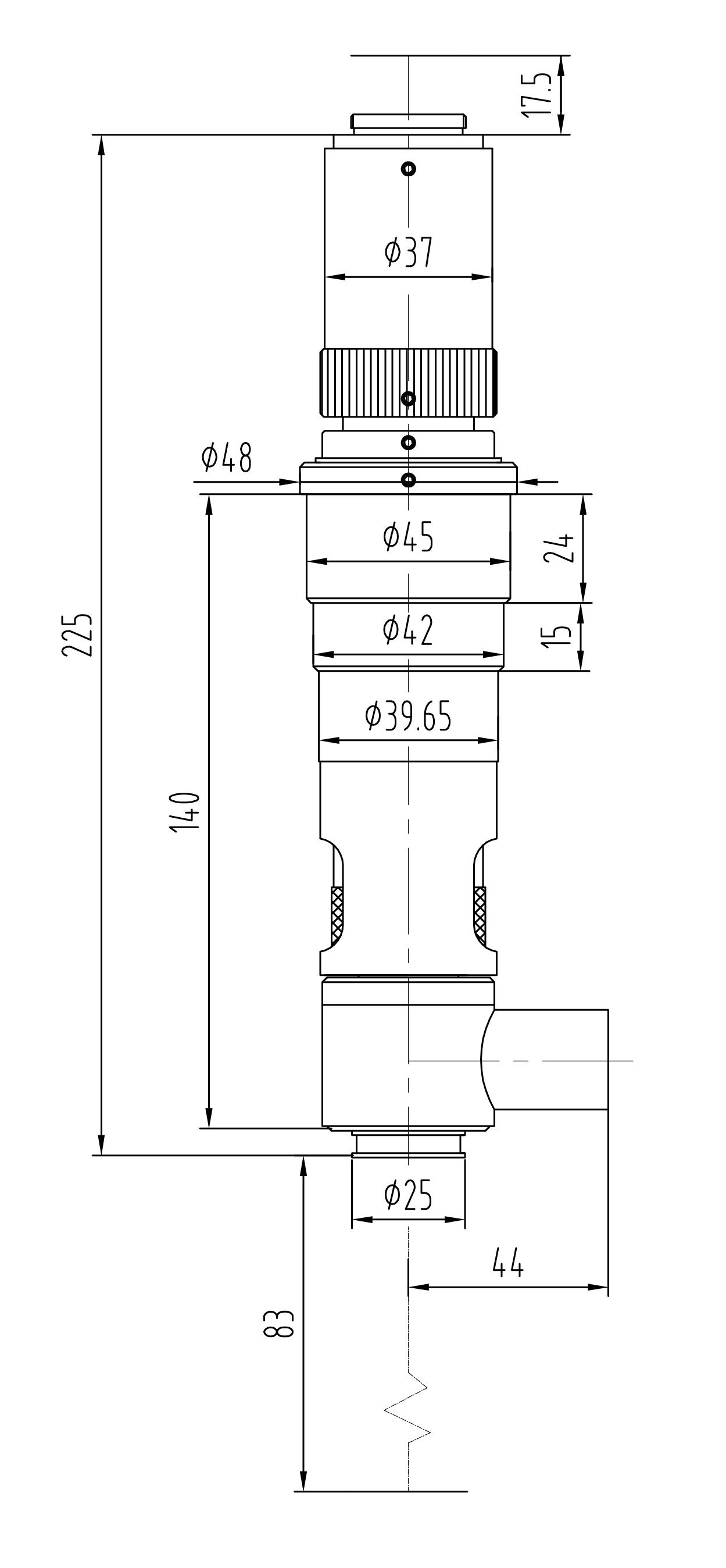

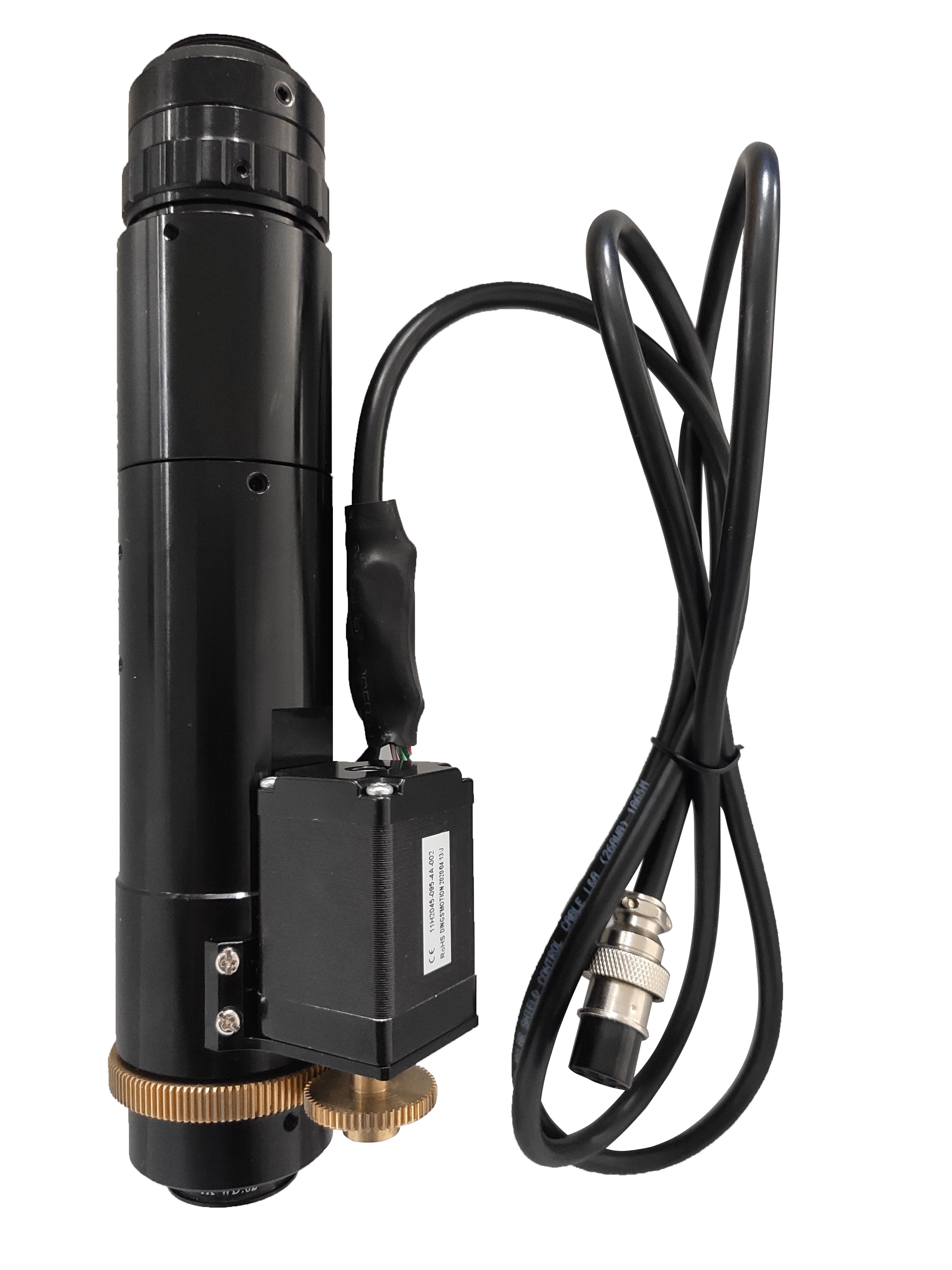

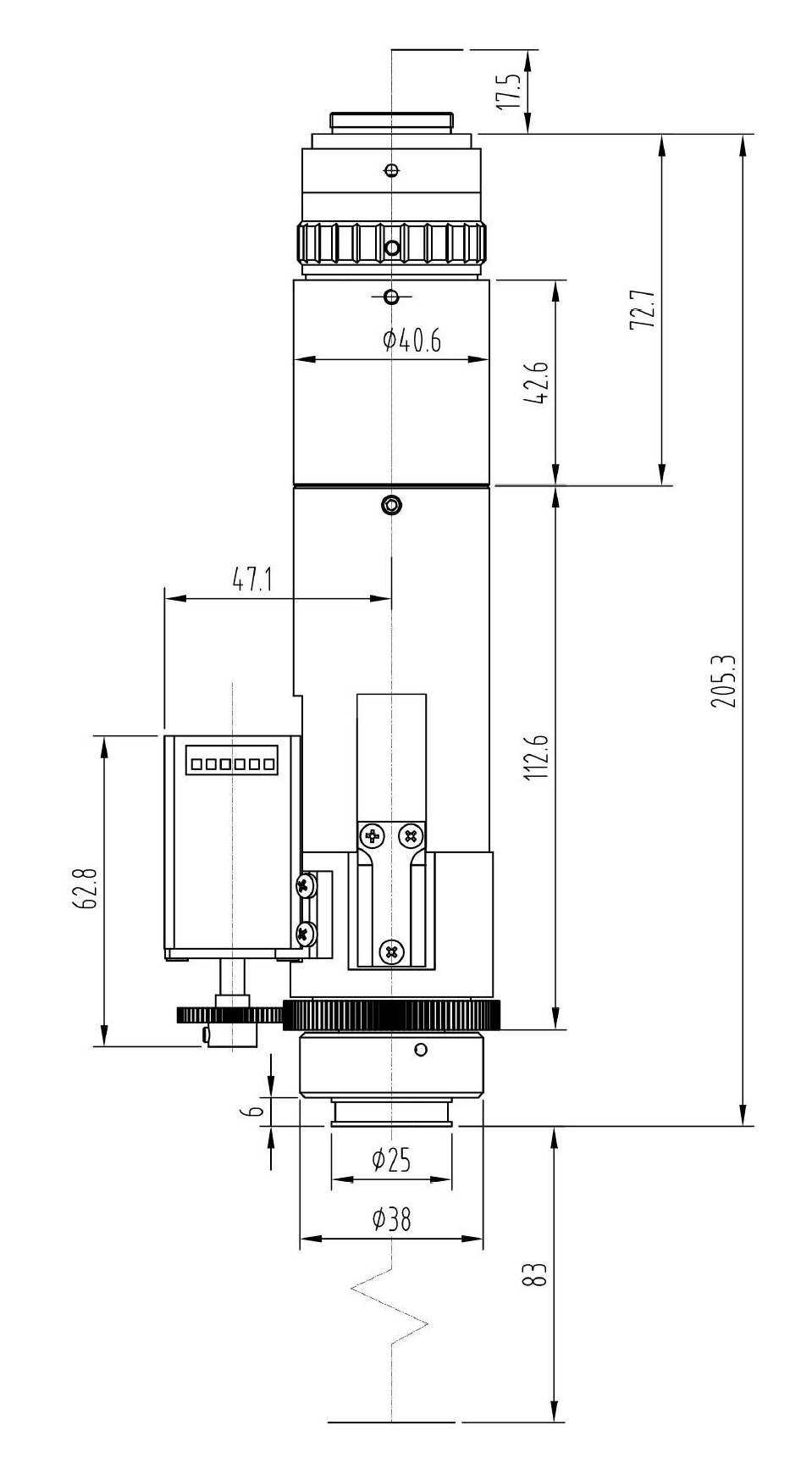

● 包括MZDH0670、MZDH0670C、MZDH0670-D(外形與MZDH0670同)、MZDH0670C-D(外形與MZDH0670C同)、MZDH0670C-PL、MZDH0670-AZ
● 特別適用于電子設備、LCD、LED等領域的數碼成像觀察、檢查和數據測量

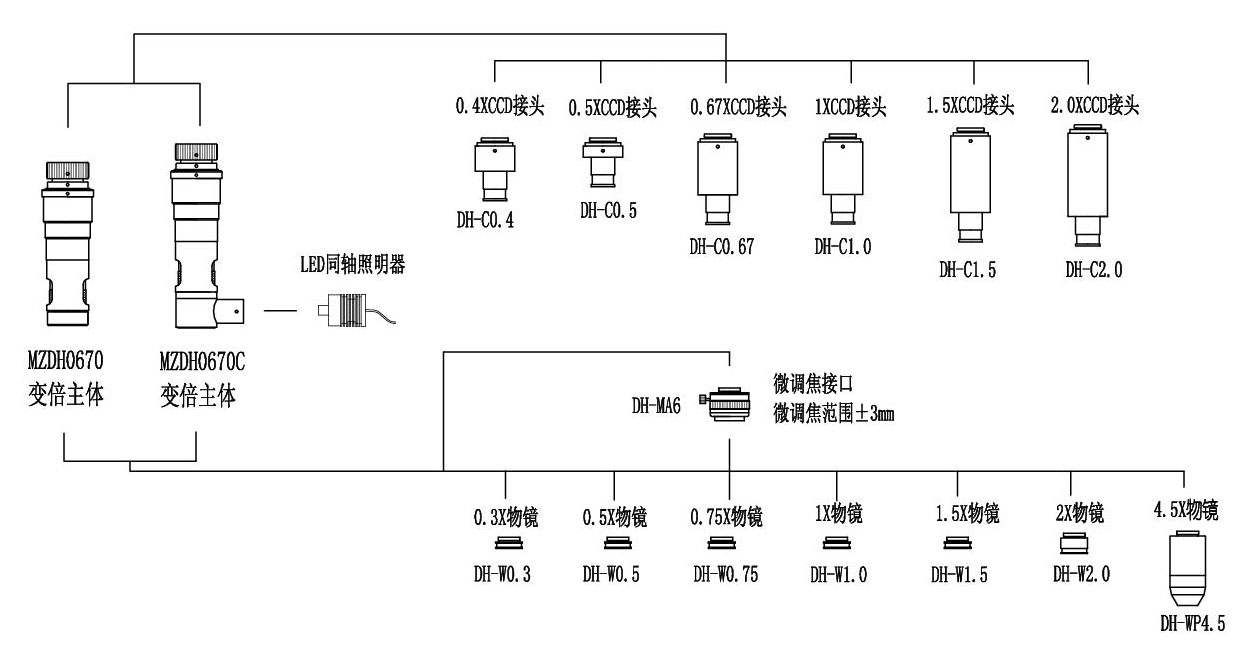

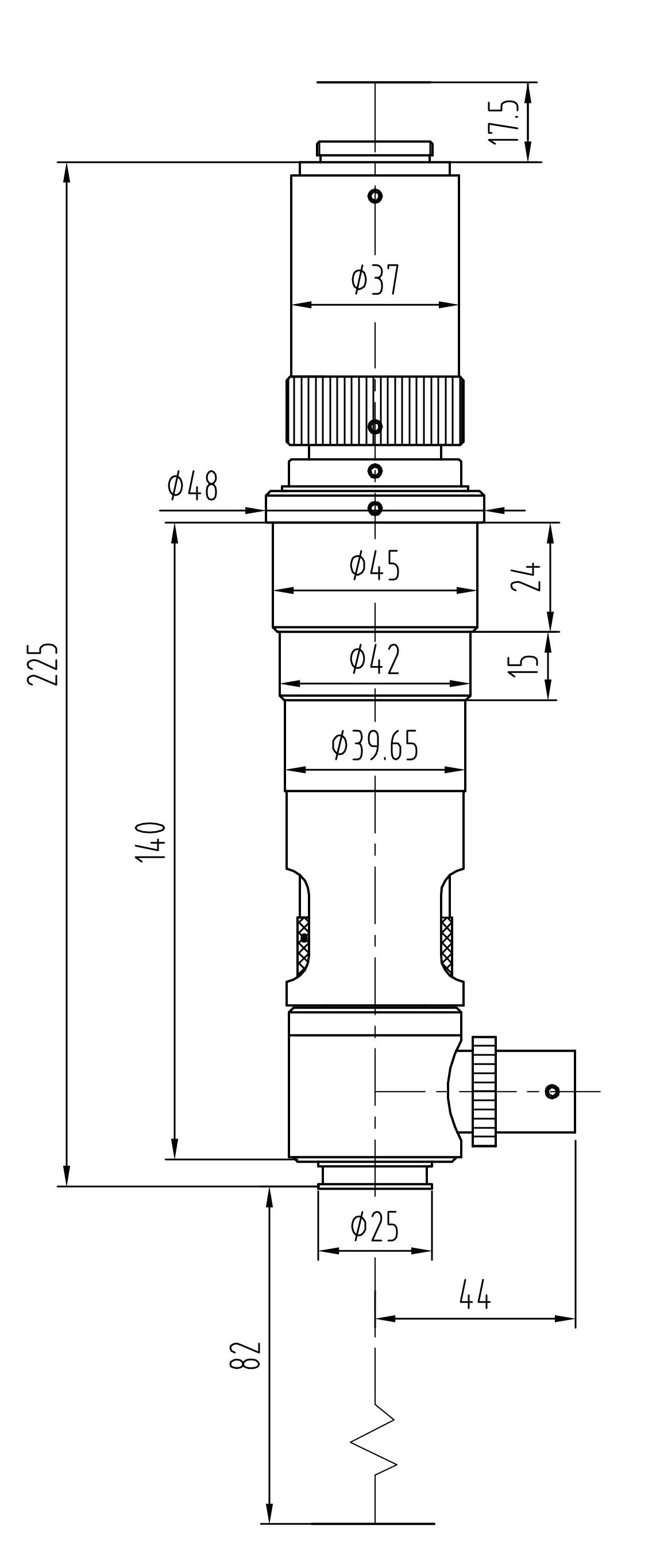

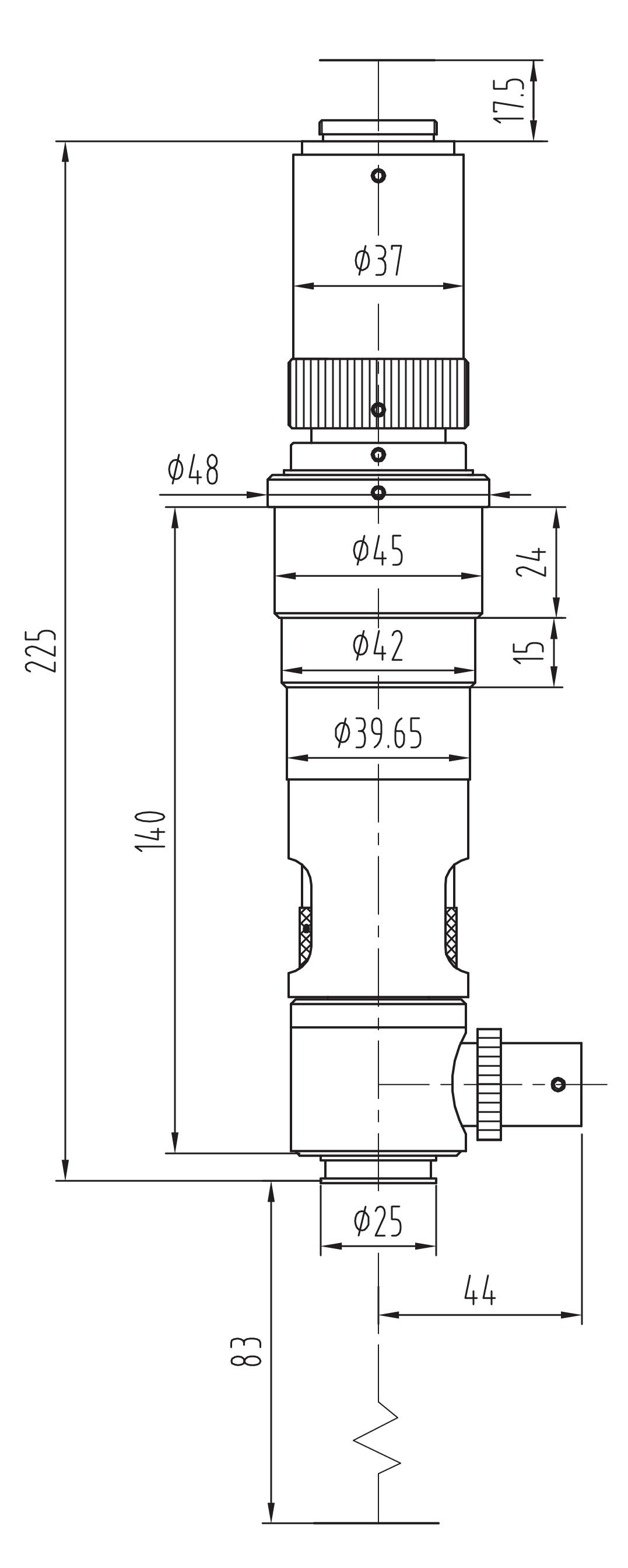

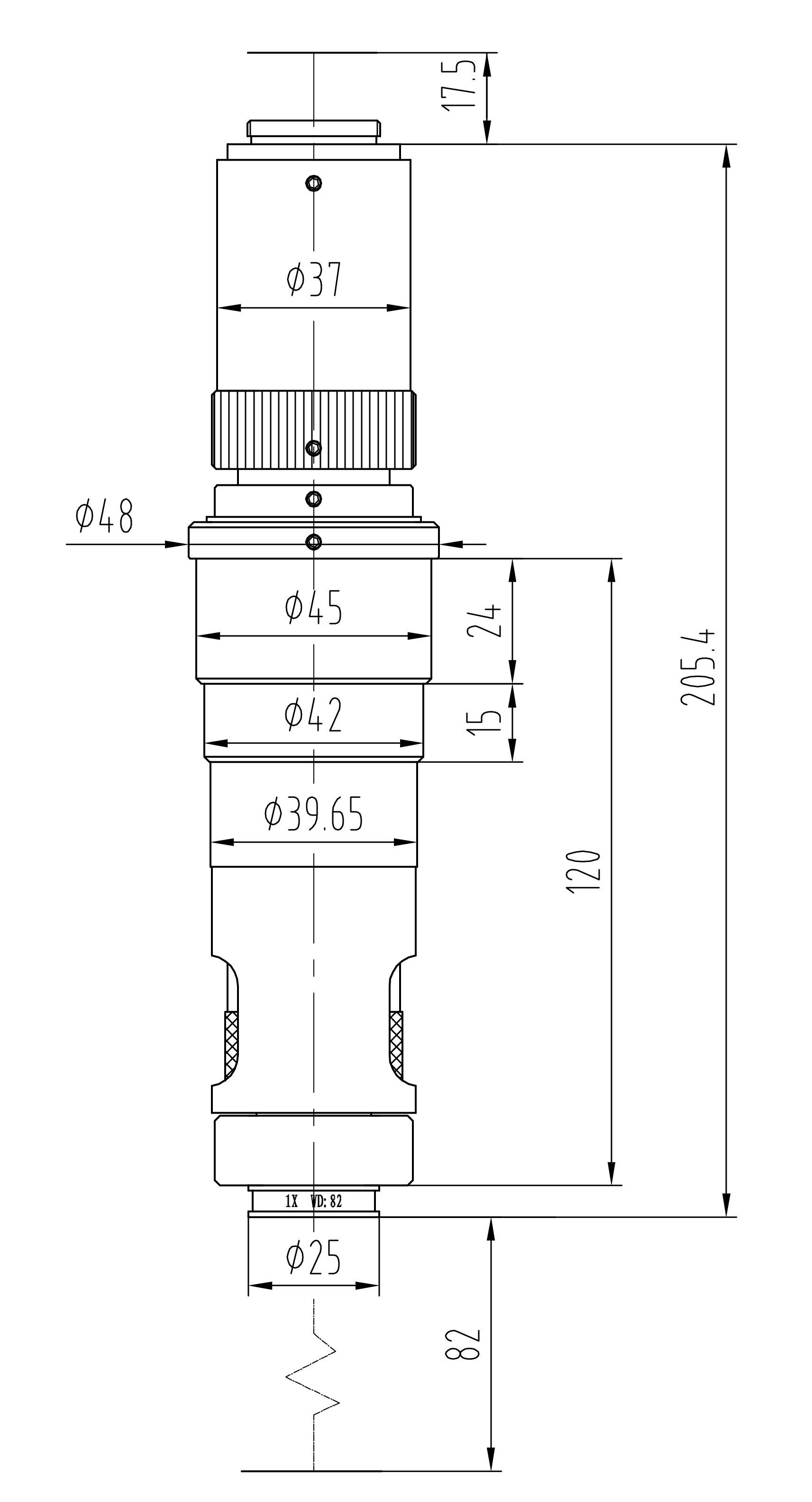

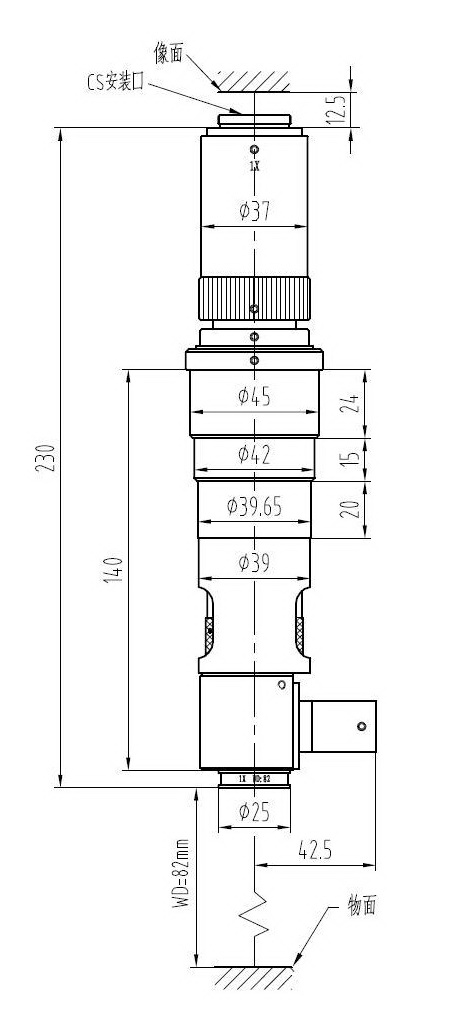

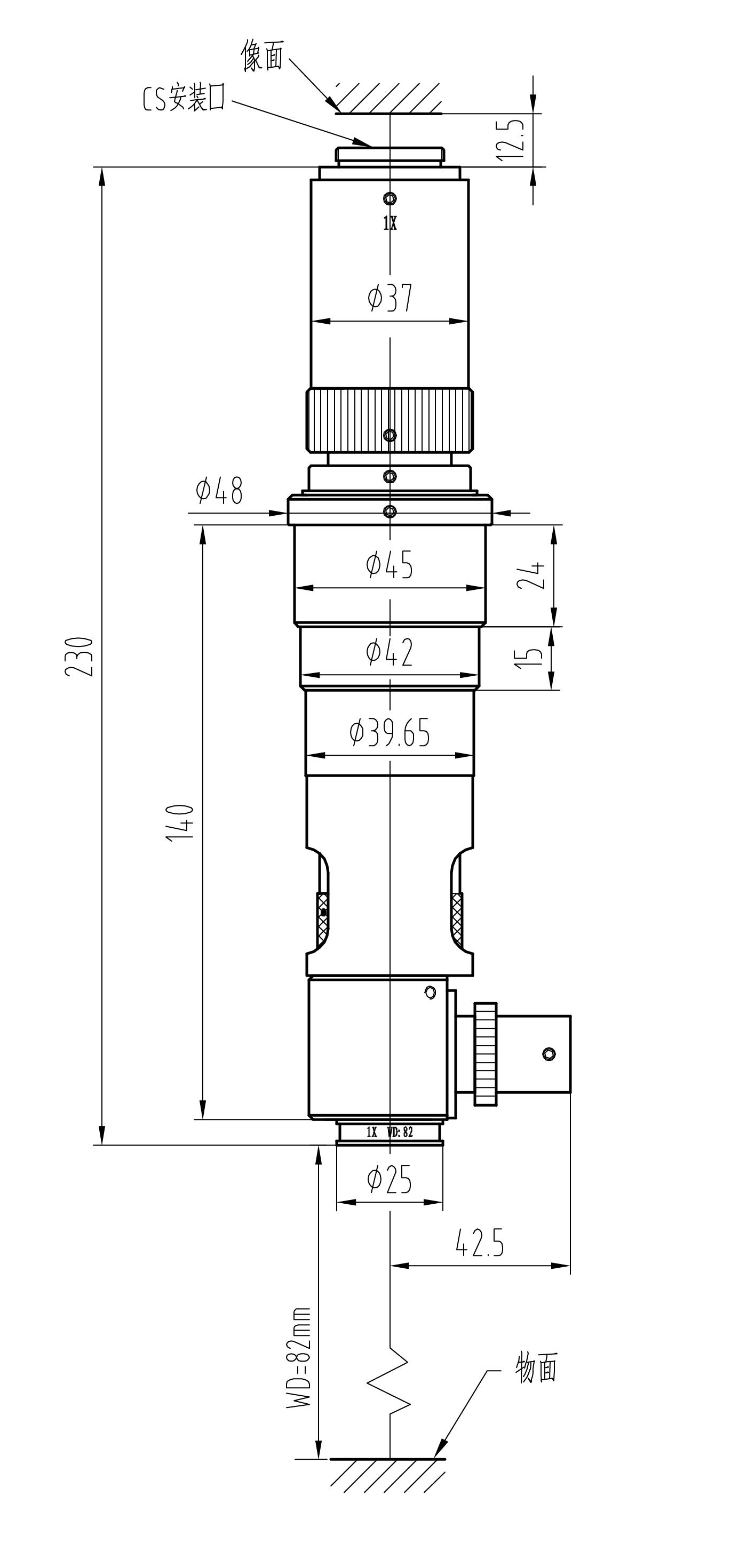

主機分解示意圖
物鏡連續變倍范圍
0.58X~7.0X
變倍比
12:1
標準工作距離
83mm(1X物鏡)
照明

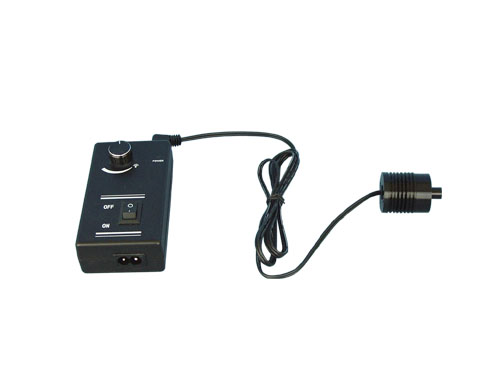

可調光高亮度長壽命LED同軸照明;LED環形燈照明

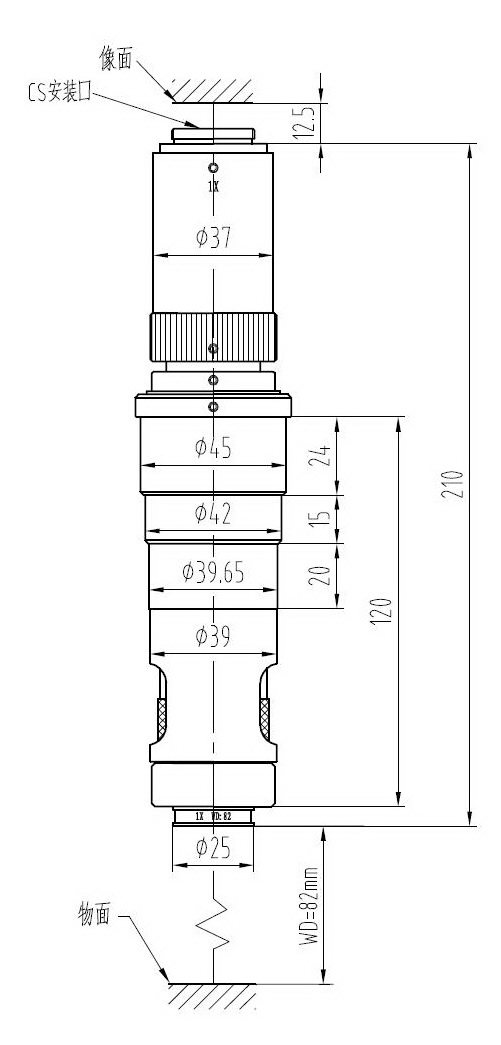

主機與支架配合尺寸
Φ45mm
接口
標準CS接口(支承面到CCD靶面距離為12.5mm)
倍率
NA
景深
分辨率
TV失真
安裝尺寸:Φ45mm 最大兼容相機:1/2" CCD螺紋接口:1英吋32扣
0.58X
0.021
3.3mm
16.0μm
0.32%
2.0X
0.067
0.30mm
5.0μm
0.22%
4.0X
0.093
0.11mm
3.6μm
0.19%
7.0X
0.097
0.06mm
3.5μm
0.16%
物鏡
項目

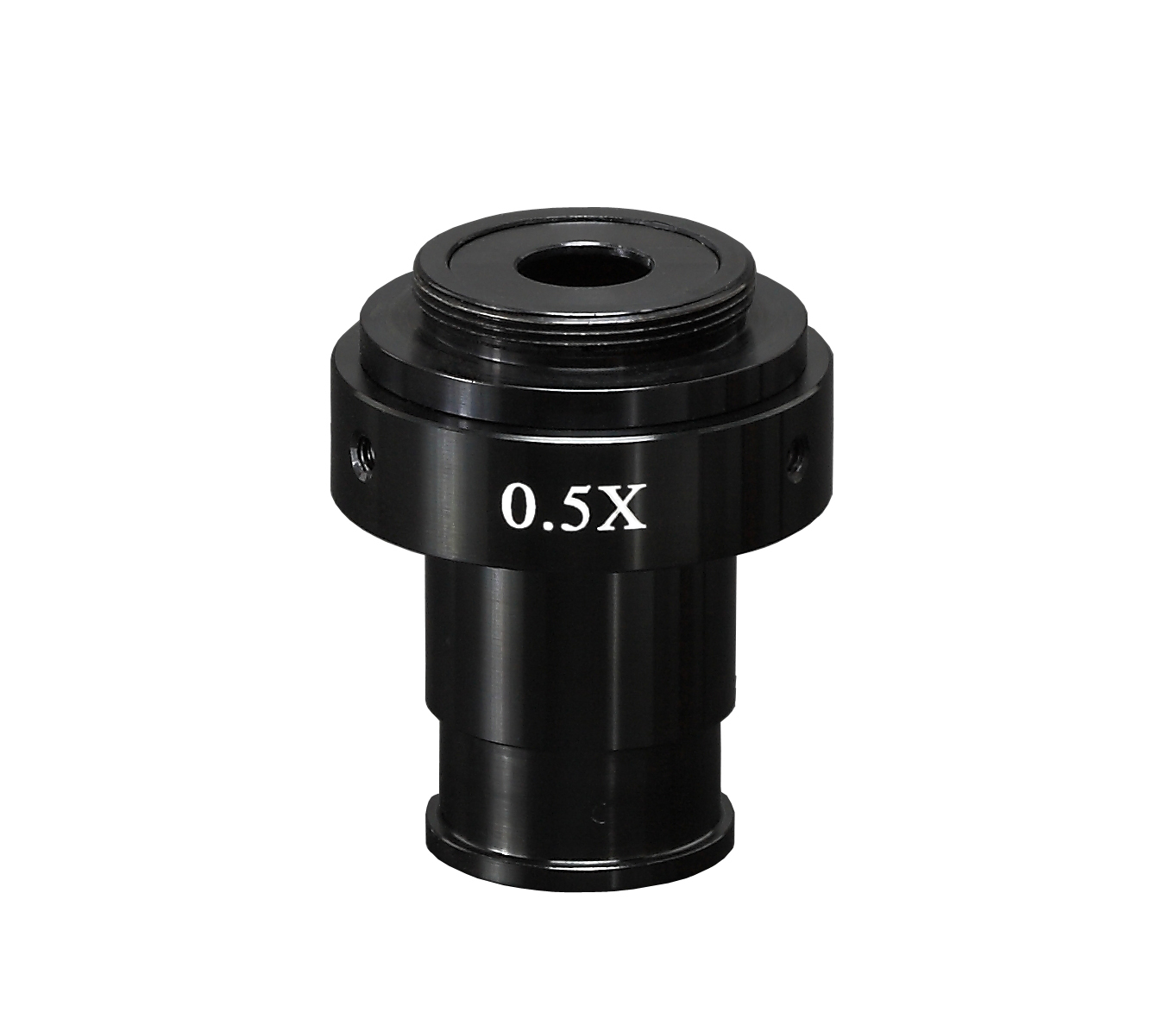

CCD接頭
0.4X
0.5X
0.67X
1X
1.5X
2X
0.3X WD:293mm
總光學放大倍率
0.07X~0.84X
0.09X~1.05X
0.12X~1.4X
0.17X~2.1X
0.26X~3.15X
0.35X~4.2X
視場范圍
50X66.67~4.3X5.7
40X53.33~3.43X4.57
30X40~2.57X3.43
21.1X28.2~1.71X2.29
13.85X18.46~1.14X1.52
10.3X13.71~0.86X1.14
0.4X WD:223mm
0.096X~1.12X
0.16X~1.88X
0.24X~2.8X
0.36X~4.2X
0.48X~5.6X
37.5X50~ 3.2X4.3
30X40~ 2.57X3.43
22.5X30~ 1.91X2.55
15X20~ 1.29X1.71
10X13.33~ 0.86X1.14
7.5X10~ 0.64X0.86
0.5X WD:175mm
0.15X~1.75X
0.2X~2.34X
0.29X~3.5X
0.44X~5.25X
0.58X~7X
24X32~2.06X2.74
18X24~1.5X2
12.4X16.5~1.03X1.37
8.2X10.91~0.69X0.91
6.2X8.3~0.51X0.69
0.6X WD:145mm
0.144X~1.68X
0.18X~2.1X
0.54X~6.3X
0.72X~8.4X
25X33.33~2.14X2.86
20X26.67~1.71X2.29
15X20~1.29X1.71
10X13.33~0.86X1.14
6.67X18.89~0.57X0.76
5X6.67~0.43X0.57
0.75X WD:117mm
0.22X~2.62X
0.3X~3.5X
0.65X~7.87X
0.87X~10.5X
20X26.67~1.7X2.3
16X21.33~1.37 X1.83
12X16~1.03 X1.37
8.2X10.9~0.69X0.91
5.53X7.38~0.46X0.61
4.1X5.52~0.34X0.46
0.9X WD:93mm
0.216X~2.52X
0.27X~3.15X
0.36X~4.22X
0.81X~9.45X
1.08X~12.6X
16.67X22.22~1.43X1.9
13.33X17.78~1.14 X1.52
10X13.33~ 0.85X1.14
6.67X8.89~ 0.57X0.76
4.44X5.93~0.38X0.51
3.33X4.44~ 0.29X0.38
1X WD:83mm
0.4X~4.69X
1.16X~14X
15X20~1.3X1.7
12X16~1.03X1.37
9X12~0.77X1
3.1X4.1~0.26X0.34
1.5X WD:54mm
0.45X~5.25X
0.6X~7X
1.30X~15.75X
1.7X~21X
8X10.67~0.69X0.91
6X8~0.5X0.7
4.13X5.52~0.34X0.46
2.77X3.69~0.23X0.3
2.1X2.82~0.17X0.23
2X WD:35mm
0.8X~9.38X
2.3X~28X
7.5X10~0.64X0.86
6X8~0.51X0.69
4.5X6~0.38X0.51
2.1X2.82~0.18X0.23
1.57X2.09~0.13X0.17
4.5X WD:16mm
1.0X~12.6X
1.3X~15.8X
1.7X~21.1X
2.6X~31.5X
3.9X~47.3X
5.2X~63X
3.5X4.6~0.29X0.38
2.8X3.7~0.23X0.30
2.1X2.7~0.17X0.23
1.4X1.8~0.11X0.15
0.92X1.23~0.08X0.10
0.69X0.92~0.06X0.08
變倍主體連續變倍范圍0.58X~7.0X

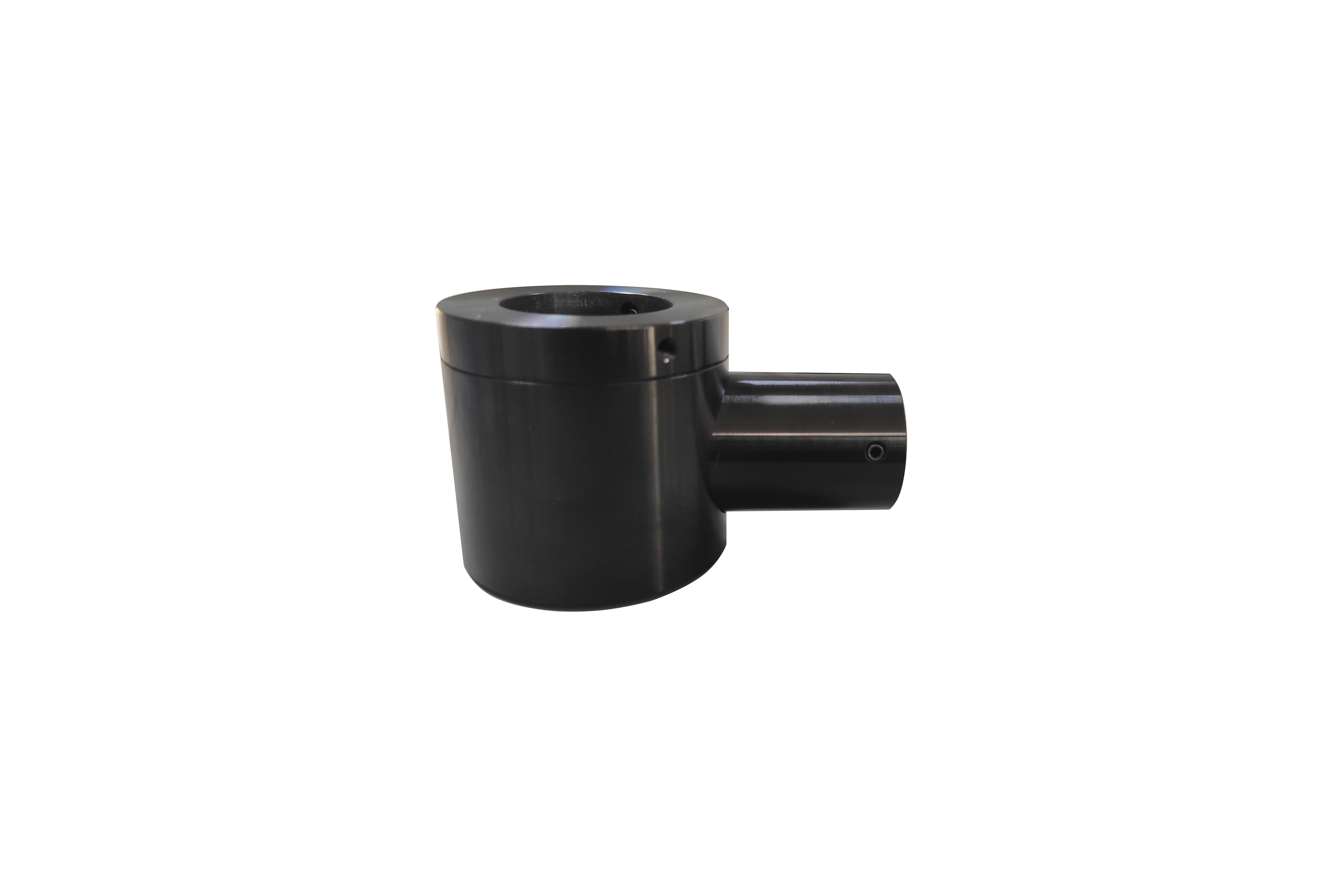

大視場同軸照明器
當相機大于或等于1/2"、鏡頭的光學總倍數小于0.5X時, 為了獲得更大的視場,建議選用這款大視場同軸照明器。 此款大視場同軸照明器,需配大口徑物鏡, 如DH-W0.3B、DH-W0.5B、DH-W0.75B、DH-W1.0B。 外形比標準的同軸照明器大一些。
輔助光源
MLC1000,MLR25
0.4X, 0.5X, 0.67X, 1.0X(標準配置),1.5X,2.0X
0.3X,0.5X,0.75X,1X(標準配置),1.5X,2.0X,4.5X

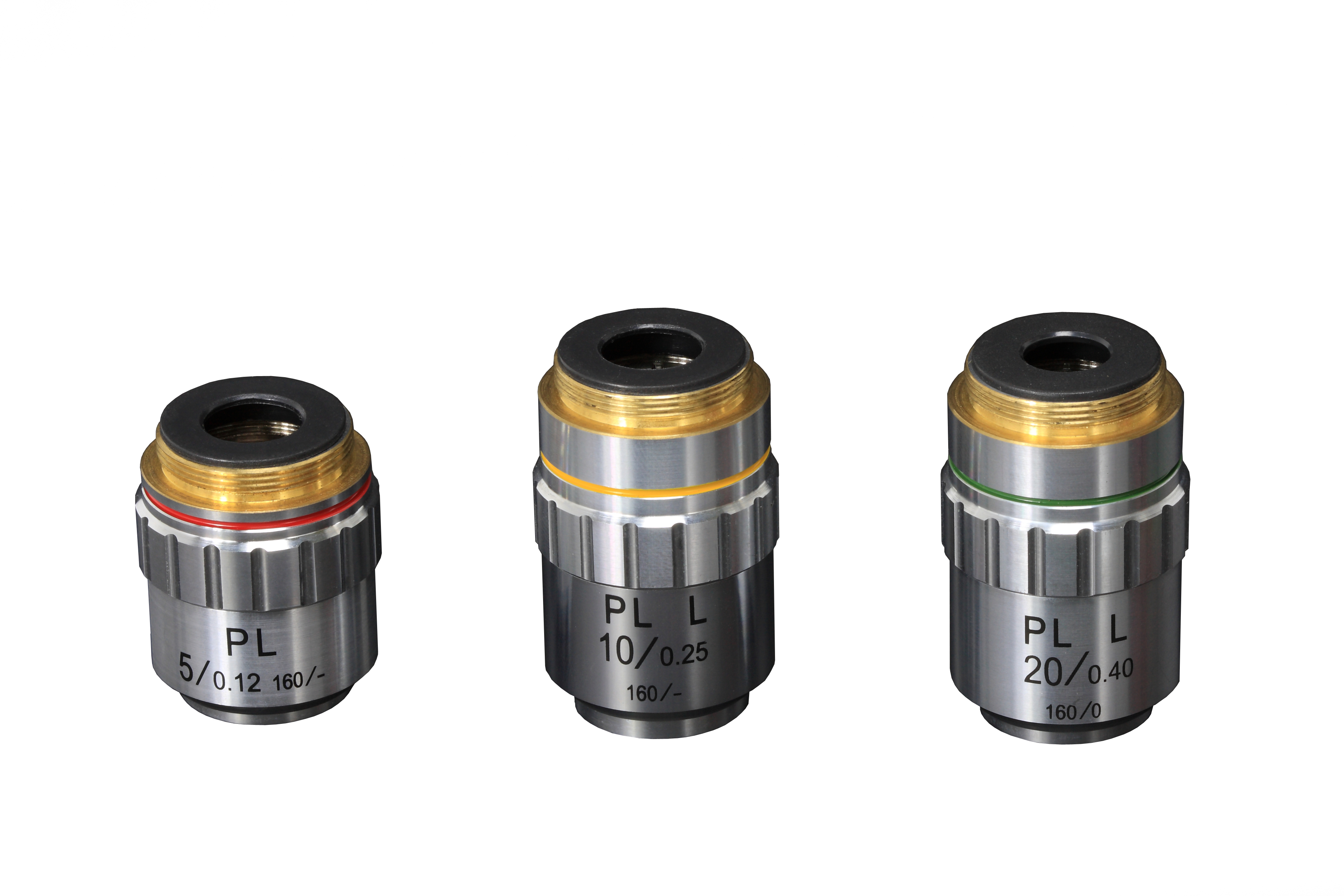

無窮遠金相鏡頭
Nikon, Olympus, Mitutoyo
底座組
SD1-D ~ SD18-D
